激光夜視儀的調試

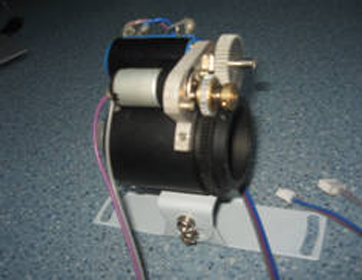

由于激光照明器是固定在萬向調節架上的、并同鏡頭和攝像機固定于同一個防護罩里面，長途運輸會導致萬向調節架緊固螺絲松動、從而導致激光光斑偏離監視器畫面中央的狀況。下面講述就是如何應對這種事情：下圖為一個標準變焦機構的三維模型：

變焦機構下方的萬向調節架，水平角度和垂直角度通過調節架上的四顆螺絲來固定，相應的松開這些螺絲就可以調整激光光斑在監視器畫面上的位置了，我們的目標是將光斑調整到監視器畫面的中心。

調整方法：

1、查看拿到設備后的現狀，設備上電后，將設備對準一個黑暗的目標并把鏡頭調整到長焦端，查看黑暗處目標的成像狀況，若監視器畫面成像清晰且沒有黑色的邊緣，證明設備在運輸途中變焦機構沒有松動，設備可以不用調整即可進行安裝。

2、若監視器畫面中有黑色邊緣，證明設備在運輸途中變焦機構有松動，變焦機構需要調整才能使用。同樣將鏡頭調整到長焦端，觀察監視器畫面上的黑色邊緣，用手輕輕搬動變焦機構，讓監視器畫面上的黑色邊緣消失，并且畫面清晰且亮度均勻，這樣設備就可以使用了。

3、若監視器畫面中一片漆黑，沒有目標的細節，那證明設備在運輸途中變焦機構嚴重松動，需要重新調整光斑位置。方法如下：將鏡頭從遠焦端慢慢向近焦端調整（停頓式），在這個過程中注意觀察監視器畫面，有沒有明暗出現（畫面一部分非常清楚、另一部分很暗且不清楚），若有請停止鏡頭調整，松開變焦機構上的緊固螺絲，調整光斑到畫面中央，并慢慢將鏡頭朝長焦端調整（停頓式），邊查看監視器畫面邊調整變焦機構，直到鏡頭遠焦端，監視器畫面清晰且亮度均勻?yàn)橹梗⒕o固變焦機構的四顆緊固螺絲，這樣設備就可以進行安裝了。

注：調整需要晚上進行，且目標物的距離要和設備的標稱距離接近，目標物一定要暗才行。? 另外視調整現場的亮度，若太亮需將光敏電阻用黑色膠帶封起來。? 同步控制板的參與會增加普通用戶的調整難度，第三種情況時可以考慮將同步控制板的直流馬達線斷開。

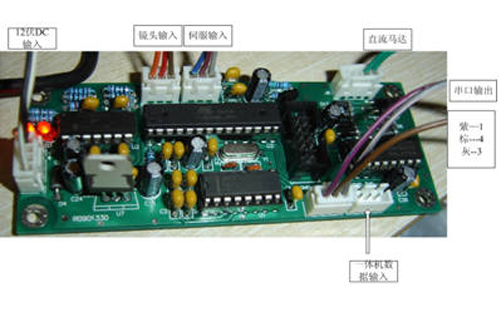

位置如下圖：

手動變焦機構上的梯型絲桿來查看光斑位置，直到調整成功。調整完畢后將直流馬達線依圖示位置插好即可。設備就可以投入安裝了。警告：除說明書上的安裝、接線、調整以外，該設備沒有其它可以供用戶維修和改造的地方。如有任何疑問請致電經銷商咨詢。
