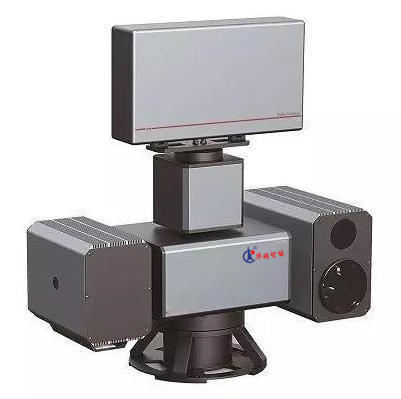

HW—YF20A型無人機預警追蹤反制一體化系統

概述：

本產品系統是集成了雷達搜索、光電確認、電磁干擾三大功能的無人機反制系統。該系統綜合利用電磁波、可見光、紅外等多種措施，形成對無人機遠距離探測、中距離確認、近距離反制的多模式、多功能的一體化無人機壓制措施，由雷達自動搜索發現目標，光電設備根據目標坐標自動追蹤和識別（具有多目標監測），確認目標后提示操控人員采取相應措施：電磁波干擾無人機遙控頻段、迫降、驅離無人機。

系統功能描述：

1）雷達是一種具有高機動性的兩維機械掃描三坐標無人機監視雷達，它主要用于為各類用戶提供對無人機等低空飛行器的監視功能。雷達設備具有探測低空運動目標的功能，利用飛行目標的電磁波反射特性，在去除地面反射雜波等影響后，通過對目標反射的電磁波信號進行處理，得到目標的精確距離、方位、速度、反射強度等信息，及跟蹤目標的航行軌跡。

●雷達對無人機測量功能：包括無人機目標位置、速度、航向等測量數據；

● 雷達輻射角設定功能：通過軟件設置，控制雷達在任意角度區間停止發射功率，可以有效保護輻射敏感區域；

●雷達遠程控制功能：雷達和空調設備在指揮中心軟件上遠程開關控制的功能；

●雷達自動報警軟件根據判決條件進行初步報警級別的判別，并將有關信息數據傳送至平臺監控中心，進行綜合集成處理；

●軟件功能：包括無人機目標測量參數的顯示；各雷達站的系統狀態顯示；電子地圖顯示；電子地圖背景下無人機飛行軌跡顯示；對各雷達站的控制；對監視區域的目標進行分類報警；對監視區域外的目標進行手動跟蹤；目標報告歷史回放；雷達站系統狀態的歷史查看；設置防區；用戶管理、個性用戶等設置；

●信息存儲功能：包括原始視頻、目標報告、特征視頻、雷達站狀態等雷達站信息的存儲；指揮中心設備狀態信息的存儲；用戶、地圖、區域、參數設置、報警條件、氣象等配置信息的存儲；提供信息的查詢與回放接口；提供雷達站信息的存儲策略，按照用戶需要對雷達站信息（原始視頻、目標報告、特征視頻等）進行選擇性存儲；其他如氣象、通訊錄等相關信息的記錄。

2）光電偵測系統可與雷達偵測系統聯動，利用雷達偵測系統的水平方位和俯仰引導，發現預警的異常目標進行識別確認和跟蹤。搭載可見光和紅外熱像儀等光學傳感器，可以全天候檢測與跟蹤；

3）干擾器系統與光電偵測系統聯動，在光電系統的確認無人機目標后發射電磁波干擾無人機遙控頻段、迫降、驅離無人機。

技術參數：

HW—YF20B型手持無人機干擾器

產品概述：

HW—YF20B型無人機攔截系統是由山東華網智能科技科技有限公司聯合上海、北京等權威機構自主研發的一套遠距離無人機攔截設備，本系統可切斷無人機的 GPS/北斗定位信號和控制及圖傳信號，使無人機自動降落或強制返航。本系統具有遠距離攔截、操作簡便、攜帶方便等特點，適用于監獄、看守所、戒毒所、考場、保密機構等各類安保領域。

 產品特點：

█ 攔截機型全面

HW—YF20B無人機攔截系統內置 GPS、北斗、2.4G、5.8G 頻段攔截模塊，可覆蓋幾乎所有型號無人機。所有進入本機型覆蓋范圍內的無人機均無法獲取衛星定位信息，同時無人機與地面控制器之間的控制信號和圖像傳輸信號均被切斷，迫使無人機降落。

█ 超遠距離攔截

HW—YF20B無人機攔截系統使用高功率 LDMOS 器件，配合頻率校正、快速掃頻技術，極大的提供了設備攔截效果，實測攔截距離可達到1500米，攔截效果行業領先。

█ 效率高、可連續工作

本設備通過需要高效 LDMOS 器件、配合射頻工程師深度優化，極大提升了設備工作效率。采用大功率壓鑄鋁散熱殼體，保證設備可穩定運行。可連續使用超過90分鐘。

產品規格：
